Rack End dan Tie Rod End sering disebut bersamaan karena keduanya merupakan bagian dari rangkaian penghubung antara steering rack dan roda. Meski begitu, letak, bentuk, dan perannya berbeda. Pemahaman terhadap perbedaan ini membantu pemilik mobil memahami diagnosis dari bengkel dan memilih suku cadang yang tepat. Artikel ini menjelaskan posisi masing-masing komponen, fungsi dalam sistem kemudi, gejala kerusakan, dan hal yang perlu diperhatikan saat penggantian.

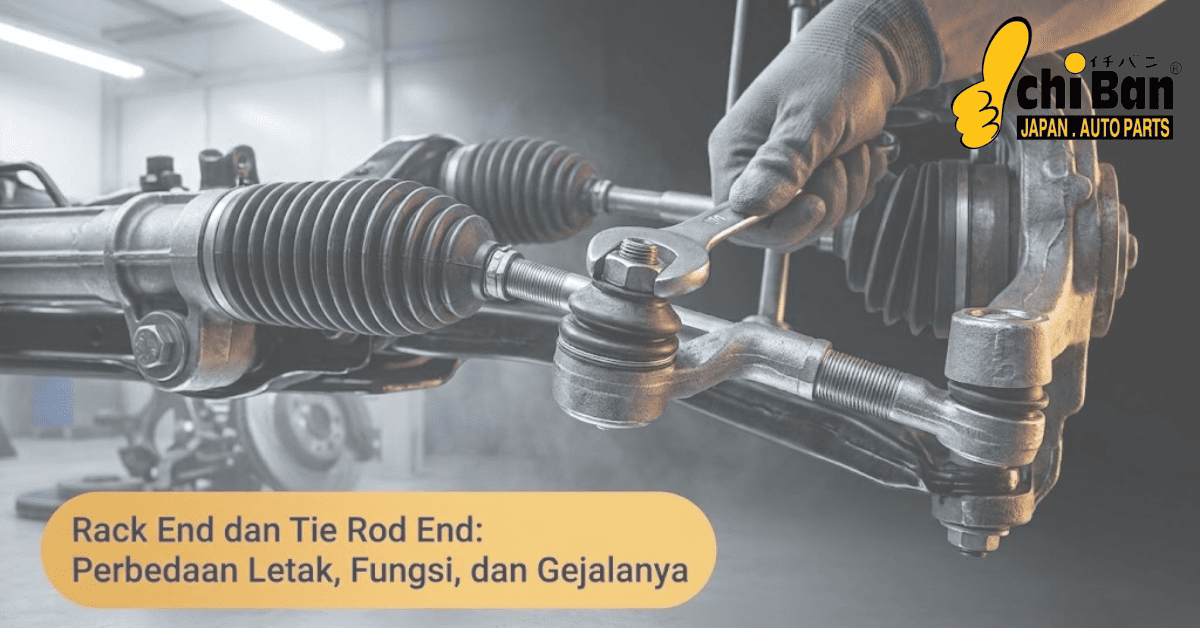

Posisi Rack End dan Tie Rod End dalam Sistem Kemudi
Pada sistem kemudi rack and pinion, steering rack menerima putaran setir dan mengubahnya menjadi gerak lurus ke kiri atau kanan. Rack End terpasang di ujung batang rack dan biasanya berada di dalam boot karet. Komponen ini berupa batang dengan sambungan bola pada salah satu ujungnya.
Tie Rod End berada di sisi luar, komponen ini menyambungkan batang Tie Rod ke steering knuckle sehingga gerak rack diteruskan ke roda. Dengan demikian, urutan rangkaiannya dari tengah ke roda adalah rack, Rack End, batang Tie Rod , Tie Rod End, lalu Knuckle. Istilah di pasar suku cadang dapat berbeda. Rack End kerap disebut juga Inner Tie Rod atau Long Tie rod, sehingga pencocokan kode part pada katalog menjadi langkah yang penting.
Fungsi Masing-Masing Komponen
Rack End meneruskan gerak lurus dari rack ke batang Tie Rod sambil mengikuti perubahan sudut yang terjadi ketika suspensi bergerak naik dan turun. Sambungan bolanya memungkinkan gerak ayun tanpa melepaskan hubungan dengan rack.
Tie Rod End meneruskan dorongan atau tarikan ke knuckle dan memungkinkan roda berbelok pada sudut yang tepat. Selain itu, Tie Rod End memiliki ulir untuk mengatur panjang rangkaian sehingga toe roda dapat disesuaikan saat spooring. Posisi di luar membuat Tie Rod End lebih terpapar air, debu, dan benturan dari jalan dibanding Rack End.
Gejala Kerusakan yang Dapat Dikenali
Rack End yang aus umumnya menimbulkan bunyi ketukan dari bagian tengah depan mobil, terutama ketika melewati permukaan tidak rata atau saat setir diputar bolak-balik pada posisi diam. Setir terasa memiliki jarak bebas yang lebih besar sebelum roda merespons.
Tie Rod End yang aus menimbulkan gejala yang mirip, tetapi bunyinya cenderung terdengar dari sisi roda. Tanda lain adalah setir bergetar, mobil sulit berjalan lurus, dan keausan ban pada sisi dalam atau luar. Boot yang sobek pada kedua komponen mempercepat keausan karena pelumas keluar dan kotoran masuk. Pemeriksaan visual terhadap boot dan uji goyang oleh teknisi dapat memastikan komponen mana yang bermasalah.
Hal yang Perlu Diperhatikan Saat Penggantian
Pastikan komponen yang dibeli sesuai tipe mobil, tahun produksi, dan posisi pemasangan. Cocokkan juga panjang, jenis ulir, dan bentuk sambungan dengan komponen lama. Penggantian Rack End memerlukan pembukaan boot rack, sehingga pekerjaan ini umumnya dilakukan di bengkel.
Setelah komponen kemudi diganti, lakukan spooring karena perubahan panjang rangkaian memengaruhi toe roda. Ichiban Auto Parts menyediakan Rack End, Long Tie Rod , dan Tie Rod End yang dapat dicari berdasarkan merek dan tipe mobil melalui katalog di situs resmi.
